,天正华意电气设备(珠海市分公司)tianzh3611拥有3年行业经验,生产的深受广大客户的好评,不仅仅是一个产品,更是一种责任和承诺。欢迎前来咨询,联系人:杨经理,地址:[平度市平安路2号]。

手持式光数字测试仪6继电保护测试仪智能检定装置后面板1.3继电保护测试仪智能检定系统主要指标继电保护测试仪智能检定装置主要指标：设备名称项目名称范围TH66精度等级THU66精度等级检测装置交流电流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流电流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流电压0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流频率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o总畸变率　0.05％基波0.05％基波谐波2～20次0.1％基波0.05％基波响应时间　5us5us同步性　5us 2us合闸角　5us对应的角度5us对应的角度时钟　50us50us纹波　0.1％RG0.1％RG1）交直流电流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20档。2）交直流电压量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30档。3）环境温度：实验室（20±2）o，预热时间不低于30分钟。二 THFZ全功能程控电子负载主要特性规程要求：a单路电流、电压带负载（纯阻性）能力b多路电流或电压同时输出带负载（纯阻性）能力c单路电流、电压带感性（容性）负载能力带负载（纯阻性）能力，是指通过的电流（或两端电压）精度在标的范围内和总畸变率不大于1％的输出功率；通常检测方式是采用滑动电阻器来测试单路电流、电压带负载（纯阻性）能力，由于滑动电阻的工作方式是通过改变其线圈匝数实现阻值变化，那么改变0.01Ω以下的阻值就显的特别费劲。

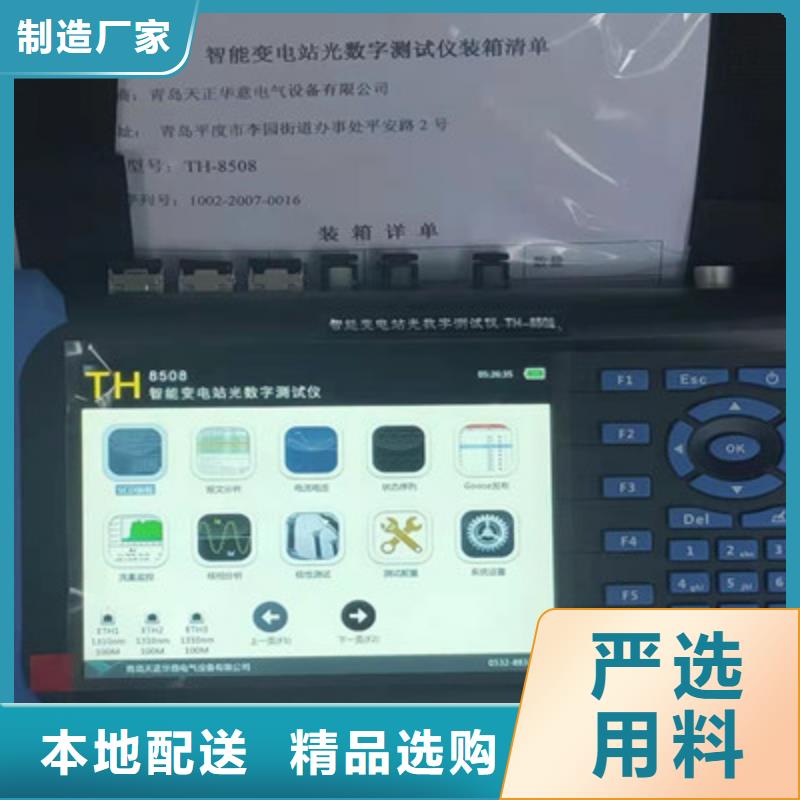

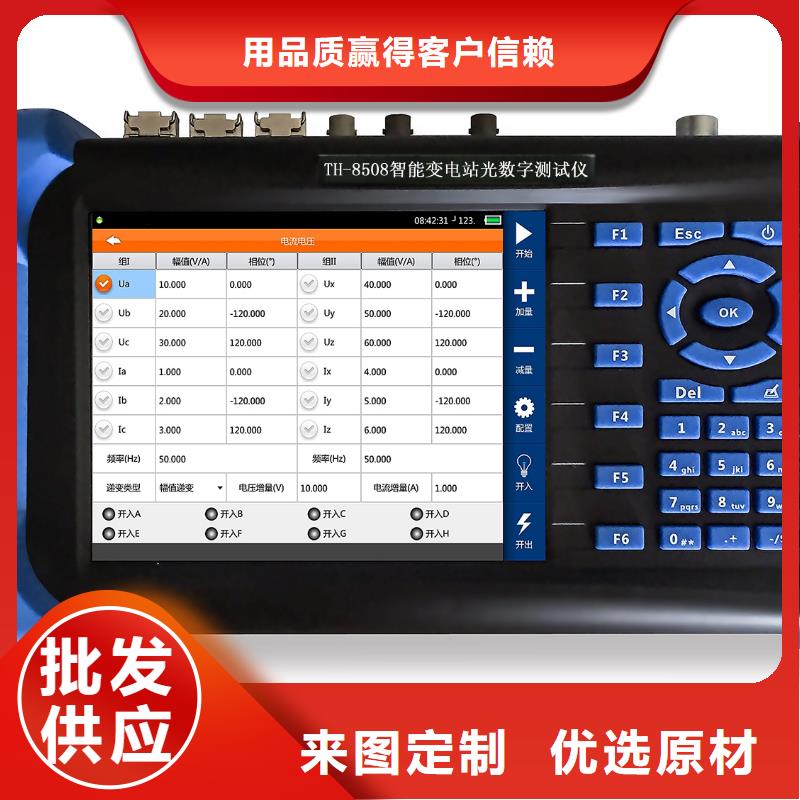

手持式光数字测试仪主机TH-8508智能变电站光数字测试仪充电器1×DC4.2V，3.0AU盘1×Kingston，4.0G测试线材不同型号配置的测试线材不同，以装箱清单为准相关文件1×用户手册1×装箱清单1×产品合格证1×产品保修卡包装箱1×铝制外包装箱，手提式若以上列出的任何一项配件有损坏或是短缺，请尽快与您的经销商联系。1.3 产品特色?采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏＋键盘操控模式； 可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；?可模拟光电互感器输出FT3报文，对FT3输入的合并单元进行测试；?支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；?支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；?支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；?支持状态序列输出测试，并具有短路故障计算功能；?支持B码触发输出采样值，可实现多机同步输出测试；?光串口IEC60044-8报文传输速率2.0Mbps～10.0Mbps可选；?支持SV报文输出时间均匀性、额定延时监测；?支持光口数据流量监测；?支持GOOSE发送机制监测；?具有光数字SV控制块的极性校核功能和核相功能；?具有光口数据转发功能，可用于串行侦测报文；?支持单纤网络连接（无Link模式），光口数据镜像、转发、回环等；?支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；?支持SV报文重采样；?内置11000mAh可充电锂电池供电，连续工作时长≥5小时。专业版本TH-8508智能变电站光数字测试仪机型支持以下测试：支持光网口模块热拔插，实现100M/1000M光模块切换；支持交换机VLAN测试；光功率测量；支持智能终端SOE响应时间测试；后续将支持更多的测试，我们将及时为您提供免费软件升级服务。

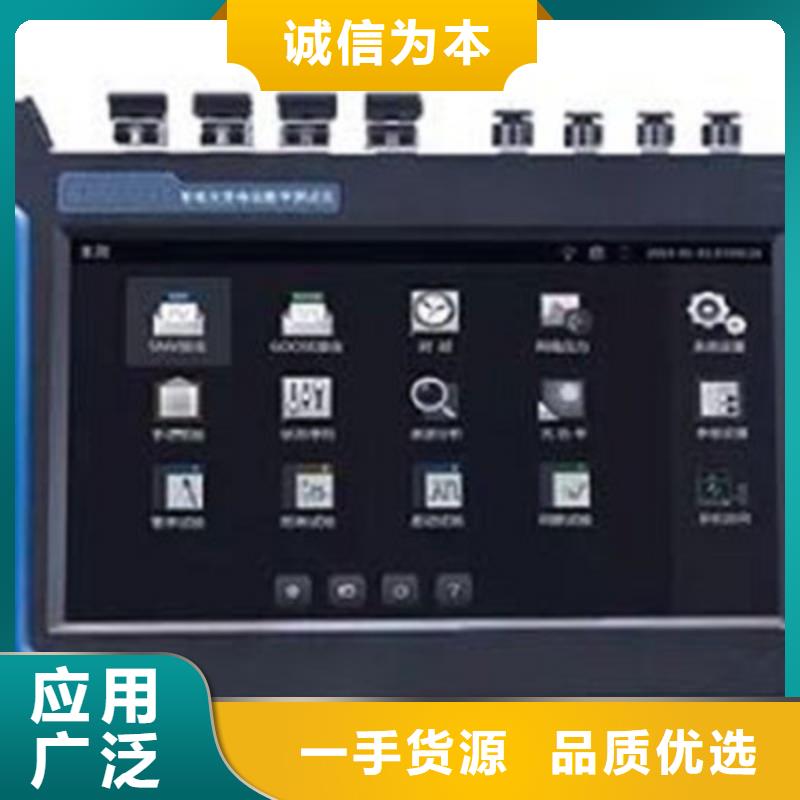

手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。
